袋物・段ボール・ドラム缶など多様な荷姿に対応する自動パレット変換・回収システム。出荷効率37〜100%向上の導入実績を誇り、物流末端の完全自動化を実現します。
袋物・段ボール・ドラム缶・箱物など多様な荷姿に対応し、出荷直前のパレット変換を自動化する「物流末端の基幹設備」。4種類のバリエーションから最適な構成を選択できます。
工場完成品倉庫から出荷されるパレット積み貨物を、コンテナ・トラックへの積込に最適な形態へ自動変換します。自動パレット抜き取り・交換・空パレット回収を一気通貫で実現し、従来は人手に依存していた出荷ラインを完全自動化します。
PLC制御を採用し、マニュアル・ローカルオート・オンラインオートの各モードに切替対応。上流のWMS/WCSシステムとのシームレスな連携も可能です。
反転可能な袋物・箱物製品に対応。シングル／ダブルサポート構造を選択可能で、袋物業界で広く採用され、高安定性と高効率を実現する方式です。
| 変換効率（パレット/時） | 40〜60 |
| 回転角度 | 180° |
| 外形寸法（mm） | ワークサイズに合わせてカスタマイズ可能 |
| シングルサポート構造 | 貨物重量 ≤1,500 kg 外形寸法 <1,400×1,400 |
| ダブルサポート構造 | 貨物重量 ≥1,500 kg 外形寸法 >1,400×1,400 |
| クランプアーム形式 | くし歯、チェーン、ローラー、ベルトなど |
| 駆動形式 | 油圧駆動 / モーター駆動 |
| 安全保護機能 | 開閉式 / 固定式側板防护 |
| 対応ワーク | 反転可能な袋物、箱物製品 |
| 製品特徴 | 袋物業界で広く採用、高安定性と高効率を実現 |

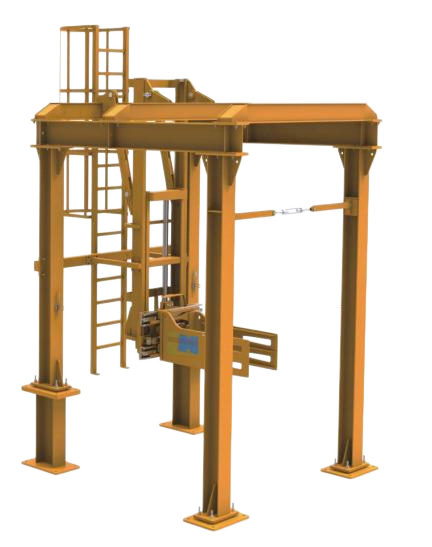

側面クランプが可能な箱物・ドラム缶などに対応。パンタグラフ（シザー）構造採用で、シンプルな構造により迅速な作業が可能です。
| 変換効率（パレット/時） | 35〜40 |
| 定格荷重（kg） | ≥ 1,000 |
| クランプ範囲（mm） | 600〜800 |
| 外形寸法（mm） | ワークサイズに合わせてカスタマイズ可能 |
| アーム形式 | パンタグラフ（シザー）構造 |
| 駆動形式 | 油圧駆動 / モーター駆動 |
| 安全保護 | 両サイドガード |
| 対応ワーク | 側面クランプが可能な箱物、ドラム缶など |
| 製品特徴 | シンプルな構造で迅速な作業が可能 |

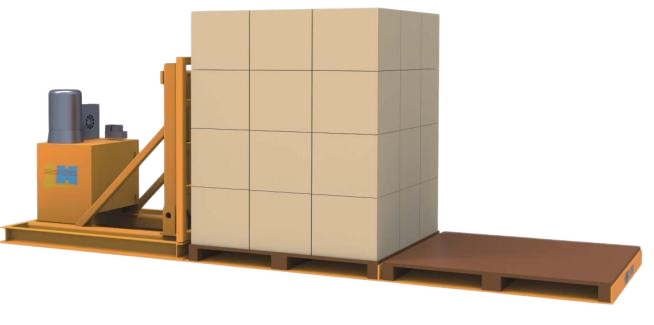

反転・傾斜が不可能な段ボール箱製品などに対応。パレット回収・スタッカー機能を搭載し、3種類の制御モードに対応します。
| 変換効率（パレット/時） | 45〜50 |
| 定格荷重（kg） | ≥ 1,000 |
| 外形寸法（mm） | カスタマイズ可能 |
| 搬送形式 | チェーン、ローラー、フラットなど |
| 駆動形式 | 油圧駆動 / モーター駆動 |
| 制御モード | マニュアル、ローカルオート、オンラインオート |
| 対応ワーク | 反転・傾斜が不可能な段ボール箱製品など |
| 製品特徴 | パレット回収・スタッカー機能を搭載 |

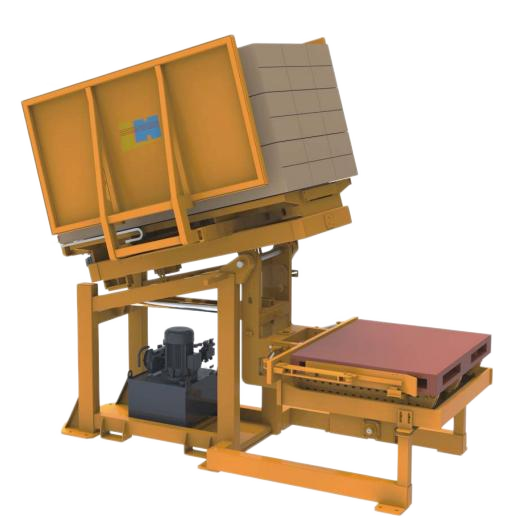

短時間の傾斜が可能な各種製品に対応。0〜105°の傾斜角度と5面クランプ方式で、汎用性が高く幅広い用途に対応します。
| 変換効率（パレット/時） | 30〜35 |
| 傾斜角度 | 0° 〜 105° |
| 外形寸法（mm） | カスタマイズ可能 |
| 下部アーム形式 | チェーン、ローラー、ベルト、平板など |
| 駆動形式 | 油圧駆動 / モーター駆動 |
| クランプ方式 | 5面クランプ |
| 対応ワーク | 短時間の傾斜が可能な各種製品 |
| 製品特徴 | 汎用性が高く、幅広い用途に対応 |
石油化学・化学工業・粮油など多業種に採用。各社での具体的な導入効果をご紹介します。
18セット導入。積込時間50〜60分→20分以下に短縮。出荷量2,500→3,500 t/日に向上。
1セット導入で積込台数8台/日→14台/日へ。稼働時間10h→7h/日に短縮。
2段式コンベア6セット導入。出荷量1,100→1,500 t/日に拡大。
木材チップモールドパレット（9脚）専用マニピュレーター開発。両面フォーク進入設計。
