クレーンジブ Crane Jib (全9種)
02
2-1 基礎型 FJCS/FJCL
2-2 加強型 TJCS/TJCL
2-3 1/2型ジブ 1/2 Crane
2-4 円管型 (角度調整可) Round Pipe
2-5 円管型 (固定) Fixed
2-6 双臂型 Double Arm
2-7 12トン Heavy Duty
2-8 MCO Series
2-9 QDB Series
フォークリフト用 多分類クレーンジブ
Versatile Forklift-mounted Crane Jibs
フォークリフトを移動式クレーンとして活用するアタッチメントです。標準の基礎型（伸縮式）をはじめ、強化された加強型、重荷重対応、角度調整機能付きの円管型など、現場の用途に応じた9種類の専用シリーズを展開しています。
基礎型 / 加強型
伸縮・角度調整
双臂型
最大12トン対応
[此処に画像を挿入]
製品画像 / PRODUCT IMAGE

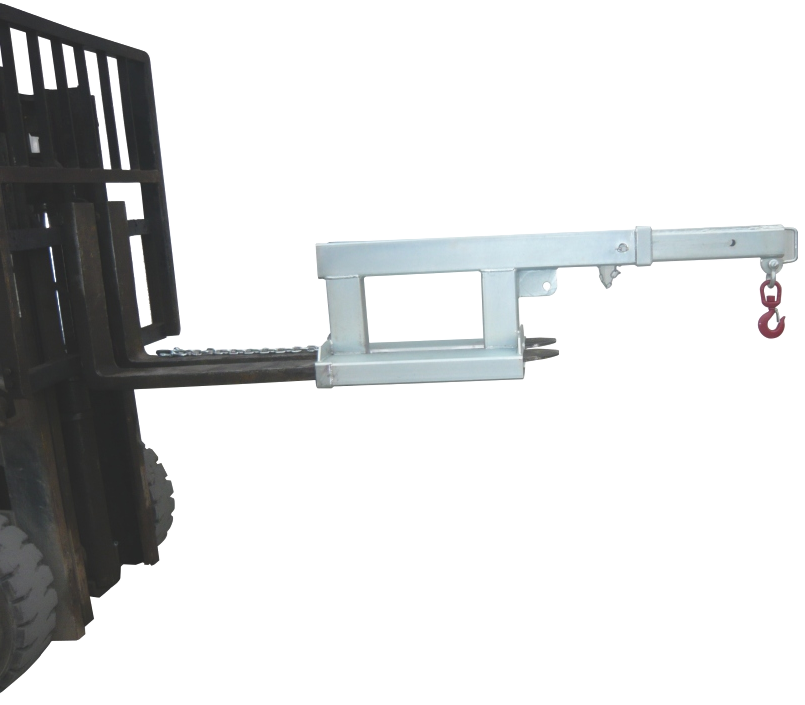

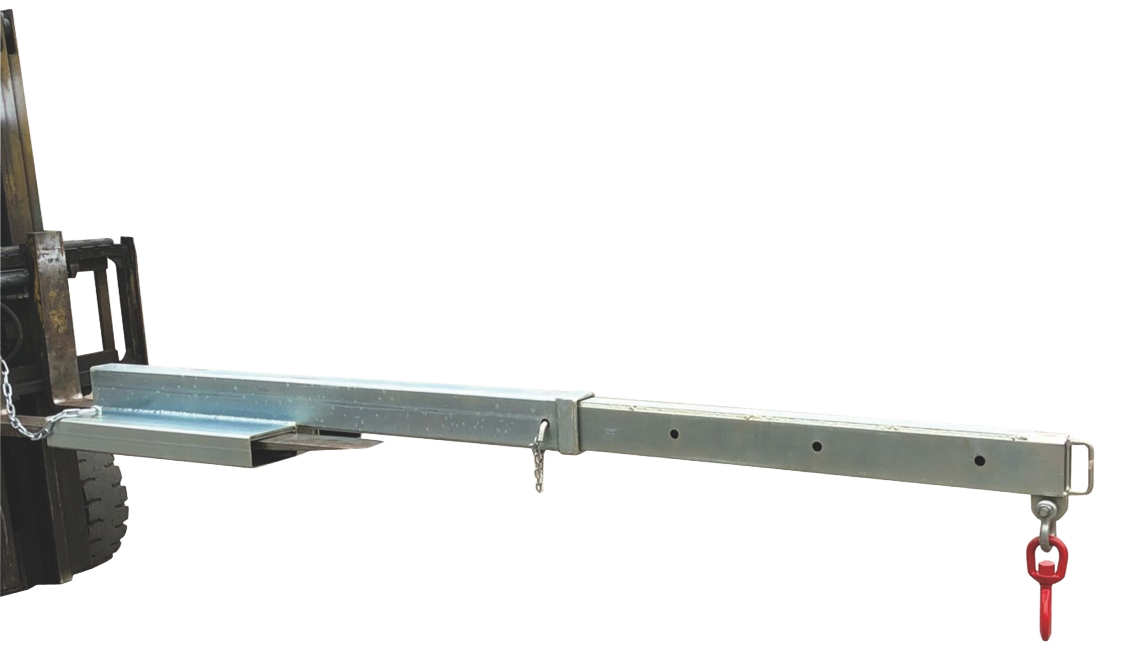

▍ 2-1. 基礎型 伸縮式クレーンジブ (Basic Type - FJCS/FJCL)
| 型式 Type |
全長 (縮小/伸長) Length (m) |
最大許容荷重 Max. SWL (kg) |
フォークポケット内寸 Fork Pocket (mm) |
自重 Wt (kg) |
各フック位置の許容荷重 (荷重 / ジブリーチ) SWL Per Position (kg/mm) |
|||
|---|---|---|---|---|---|---|---|---|
| FJCS25 | 1.3 - 2.0 | 2500 | 185×65 | 100 | 2500/790 | 1200/1200 | 900/1580 | 750/1960 |
| FJCS45 | 1.25 - 1.96 | 4500 | 185×65 | 95 | 4500/670 | 2900/1165 | 1300/1545 | 750/1925 |
| FJCS50 | 1.3 - 1.96 | 4750 | 185×75 | 130 | 4750/780 | 2400/1200 | 1800/1580 | 1500/1960 |
| FJCS100 | 1.39 - 2.0 | 9500 | 230×110 | 400 | 9500/930 | 4800/1245 | 3600/1625 | 3000/2005 |
| 型式 Type |
全長 (縮小/伸長) Length (m) |
最大許容荷重 Max. SWL (kg) |
フォークポケット内寸 Fork Pocket (mm) |
自重 Wt (kg) |
各フック位置の許容荷重 (荷重 / ジブリーチ) SWL Per Position (kg/mm) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FJCL25 | 2.1 - 3.5 | 2500 | 185×65 | 130 | 2500/950 | 2500/1410 | 1900/1870 | 1650/2000 | 1250/2380 | 750/2325 | 650/2760 | 380/3140 | 240/3520 |
| FJCL45 | 2.0 - 3.5 | 4500 | 185×65 | 140 | 4500/870 | 3800/1855 | 1300/1945 | 560/2705 | 380/3085 | 200/3465 | |||
| FJCL50 | 2.1 - 3.5 | 4750 | 185×75 | 170 | 4750/935 | 4275/1395 | 3300/2000 | 2500/2380 | 1300/2760 | 760/3140 | 480/3520 | ||
| FJCL100 | 2.19 - 3.56 | 9500 | 230×110 | 515 | 9500/920 | 8550/1380 | 7600/1805 | 6600/2045 | 5000/2425 | 2600/2805 | 1520/3185 | 960/3565 | |
| 型式 Type |
最大許容荷重 Max. SWL (kg) |
フォークポケット内寸 Fork Pocket (mm) |
自重 Wt (kg) |
各フック位置の許容荷重 (荷重 / ジブリーチ) SWL Per Position (kg/mm) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TJCS25 | 2500 | 185×65 | 130 | 2500/825 | 1800/1125 | 1200/1260 | 900/1640 | 750/2020 | |||
| TJCL25 | 2500 | 185×65 | 180 | 2500/1005 | 2500/1465 | 1900/1925 | 1650/2060 | 1250/2440 | 650/2820 | 380/3200 | 240/3580 |
| TJCL45 | 4500 | 185×65 | 190 | 4500/770 | 1100/2010 | 630/2390 | 470/2770 | 300/3150 | 150/3530 | ||
| TJCL50 | 4750 | 185×65 | 250 | 4750/1000 | 4275/1460 | 3800/1920 | 3300/2070 | 2500/2450 | 1300/2830 | 760/3210 | 480/3590 |
▍ 2-2. 加強型 伸縮式クレーンジブ (Heavy Duty - TJCS/TJCL)
| 型式 Type |
最大許容荷重 Max. SWL (kg) |
フォークポケット内寸 Fork Pocket (mm) |
自重 Wt (kg) |
各フック位置の許容荷重 (荷重 / ジブリーチ) SWL Per Position (kg/mm) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TJCS25 | 2500 | 185×65 | 130 | 2500/825 | 1800/1125 | 1200/1260 | 900/1640 | 750/2020 | |||
| TJCL25 | 2500 | 185×65 | 180 | 2500/1005 | 2500/1465 | 1900/1925 | 1650/2060 | 1250/2440 | 650/2820 | 380/3200 | 240/3580 |
| TJCL45 | 4500 | 185×65 | 190 | 4500/770 | 1100/2010 | 630/2390 | 470/2770 | 300/3150 | 150/3530 | ||
| TJCL50 | 4750 | 185×65 | 250 | 4750/1000 | 4275/1460 | 3800/1920 | 3300/2070 | 2500/2450 | 1300/2830 | 760/3210 | 480/3590 |

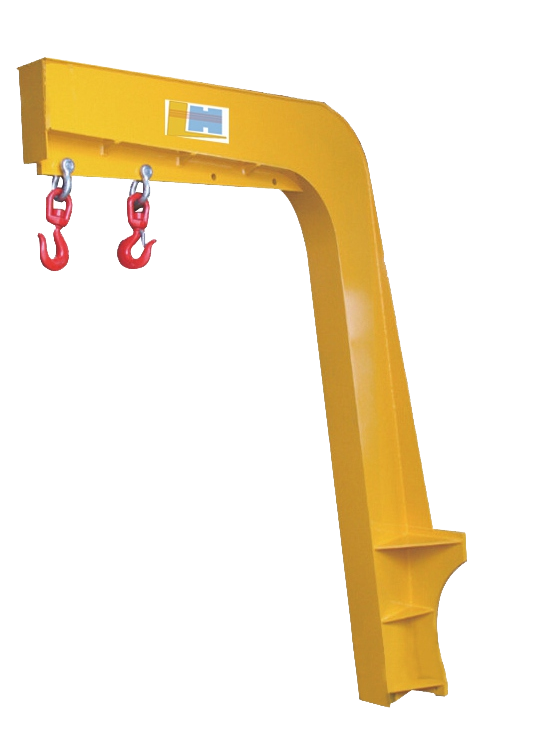

▍ 2-3. 1型 & 2型 クレーンジブ (1 Crane Jib & 2 Crane Jib)
|
1型クレーンジブ 1 Crane Jib 自重: 390kg ポケット内寸: 230x110 |
フック位置 Position |
1 | 2 | 3 | 4 | |
|---|---|---|---|---|---|---|
| ジブリーチ Extension (mm) |
1455 | 1920 | 1275 | 2390 | ||
| 許容荷重 WLL (kg) |
7500 | 7500 | 7500 | 7500 | ||
|
2型クレーンジブ 2 Crane Jib 自重: 200kg 最大許容荷重: 3500kg |
フック位置 Position |
1 | 2 | 3 | 4 | 5 |
| ジブリーチ Extension (mm) |
900 | 1100 | 1300 | 700 | 1450 | |
| 許容荷重 WLL (kg) |
3000 | 1900 | 3500 | 2500 | 1500 | |

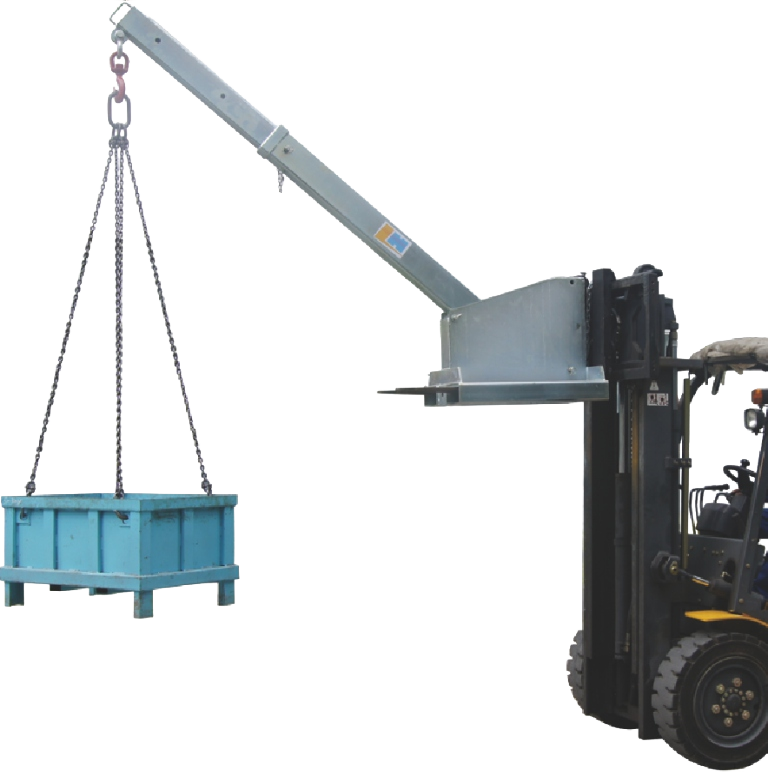

▍ 2-4. 円管型クレーンジブ - 角度調整式 (Round Pipe - Adj. Angle)
| 型式 Type |
最大許容荷重 Max. SWL (kg) |
ポケット内寸 Pocket (mm) |
自重 Wt (kg) |
各フック位置の許容荷重 (荷重 / ジブリーチ) SWL Per Position (kg/mm) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4WYR9A-000000 | 2722 | 180×60 | 222 | 2722/915 | 2268/1220 | 2041/1525 | 1814/1830 | 1588/2135 | 1360/2438 | 1179/2743 | 1043/3048 | 907/3353 | 816/3658 |
| 4WYR8A-000000 | 1815 | 180×60 | 230 | 1815/915 | 1700/1220 | 1588/1525 | 1475/1830 | 1360/2135 | 1248/2438 | 1134/2743 | 1020/3048 | 907/3353 | 794/3658 |
| 4WYR7A-000000 | 2722 | 180×60 | 210 | 2722/915 | 2268/1220 | 2041/1525 | 1814/1830 | 1588/2135 | 1360/2438 | 1179/2743 | 1043/3048 | 907/3353 | 816/3658 |
| 4WYR6A-000000 | 1815 | 180×60 | 215 | 1815/915 | 1700/1220 | 1588/1525 | 1475/1830 | 1360/2135 | 1248/2438 | 1134/2743 | 1020/3048 | 907/3353 | 794/3658 |
▍ 2-5. 円管型クレーンジブ - 固定式 (Round Pipe - Fixed)
| 型式 Type |
最大許容荷重 Max. SWL (kg) |
ポケット内寸 Pocket (mm) |
自重 Wt (kg) |
各フック位置の許容荷重 (荷重 / ジブリーチ) SWL Per Position (kg/mm) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4WYT1A-000000 | 1815 | 180×60 | 135 | 1815/762 | 1700/1067 | 1588/1372 | 1475/1677 | 1360/1987 | 1248/2286 | ||||
| 4WYT2A-000000 | 1815 | 180×60 | 172 | 1815/915 | 1700/1220 | 1588/1525 | 1475/1830 | 1360/2135 | 1248/2438 | 1134/2743 | 1020/3048 | 907/3353 | 794/3658 |
▍ 2-6. 双臂型クレーンジブ (Double Arm Crane Jib)
| 型式 Type |
許容荷重 Max. SWL (kg) |
取付クラス Mounting Class |
自重 Wt (kg) |
全長 Length (mm) |
全幅 Width (mm) |
全高 Height (mm) |
|---|---|---|---|---|---|---|
| 9225-000000 | 2000 | クラス II | 355 | 1772 | 1120 | 1558 |
▍ 2-7. 12トン 重荷重クレーンジブ (12 Ton Heavy Duty)
| 型式 Type |
全長 (縮小/伸長) Length (m) |
最大許容荷重 Max. SWL (kg) |
フォークポケット内寸 Fork Pocket (mm) |
自重 Wt (kg) |
各フック位置の許容荷重 (荷重 / ジブリーチ) SWL Per Position (kg/mm) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SFJCL120-01 | 2.5 - 4.0 | 12000 | 280×114 | 848 | 12000/1030 | 10000/2290 | 8000/2485 | 5000/2865 | 2500/3245 | 1500/3625 | 1000/4005 |
▍ 2-8. MCOシリーズ クレーンジブ (MCO Series)
| 型式 Type |
全幅 W Width (mm) |
幅 W1 Width 1 (mm) |
全高 H Height (mm) |
減速機 With Reducer |
|---|---|---|---|---|
| MCO24321-MD-00A | 1940 | 342 | 1630 | 無し (NO) |
| MCO24321-MD-00B | 1940 | 452 | 1630 | 無し (NO) |
| MC024321-MD-00C | 2610 | 752 | 2647 | 有り (YES) |
▍ 2-9. QDBシリーズ クレーンジブ (Crane Jib QDB)
※ 自重: 496kg
| フック位置 Position |
ジブリーチ Extension (mm) |
許容荷重 Capacity (kg) |
|---|---|---|
| ① | 2350 | 2800 |
| ② | 2760 | 2350 |
| ③ | 3200 | 2000 |
| ④ | 3630 | 1800 |
| ⑤ | 4065 | 1600 |
| ⑥ | 4500 | 1450 |
| ⑦ | 4950 | 1300 |
