CATEGORY 02 — PALLET FORK
フォーククランプ
Pallet Fork Frame — 货叉架
02
SIZE 04 ――― 図04 / 製品紹介
フォーククランプ — 図04

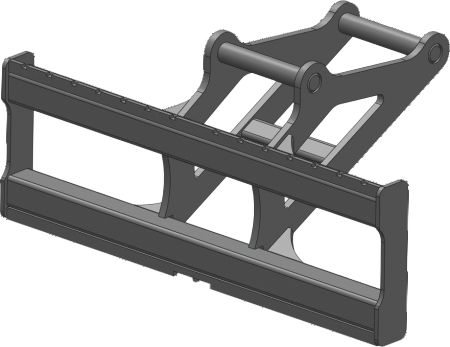

Pallet Fork Frame — Big BM Heavy Duty
Big BMカプラ対応の重量級フォーククランプ。クラスIII・Vに対応し、最大11,000kgの高荷重搬送を実現。農業・建設・港湾向けの超大型フレーム構造です。
5,000–11,000 kg
クラス III / V
Big BM カプラ
仕様表 / Specification Table — Size 04
| モデル番号Model No. | 定格荷重Rated Load (kg) | カプラCoupler | 取付クラスMount Class | バックレスト幅Backrest Width (mm) | 重量Weight (kg) |
|---|---|---|---|---|---|
| HCJ80D-Big BM-D2000 | 8,000 | Big BM | V | 2,000 | 188 |
| HCJ110D-Big BM-D2000 | 11,000 | Big BM | V | 2,000 | 260 |
| HCJ50D-Big BM-C2000 | 5,000 | Big BM | III | 2,000 | 162 |
| HCJ110D-Big BM-D2400 | 11,000 | Big BM | V | 2,400 | 294 |
| HCJ110D-Big BM-D2200 | 11,000 | Big BM | V | 2,200 | 273 |
SIZE 05 ――― 図05 / 製品紹介
フォーククランプ — 図05
Pallet Fork Frame — Multi Coupler
Kramer・Giant・VLLA・SMS・JCB Q-fit・BM L150などの多彩なカプラに対応した標準フォーク。クラスII〜Vの幅広い機種に取付可能です。
2,000–11,000 kg
クラス II–V
多彩なカプラ対応
仕様表 / Specification Table — Size 05
| モデル番号Model No. | 定格荷重Rated Load (kg) | カプラCoupler | 取付クラスMount Class | バックレスト幅Backrest Width (mm) | 重量Weight (kg) |
|---|---|---|---|---|---|
| HCJ25D-Kramer380/580-B1500 | 2,500 | Kramer 380-580 | II | 1,500 | 88 |
| HCJ25D-Kramer180/350-B1200 | 2,500 | Kramer 180-350 | II | 1,200 | 59 |
| HCJ110D-BM L150-L220-D2400 | 11,000 | BM L150-L220 | V | 2,400 | 395 |
| HCJ20G-Giant/15°B-B850 | 2,000 | Giant/15°B | II | 850 | 61 |
| HCJ20G-Giant/15°B-B1000 | 2,000 | Giant/15°B | II | 1,000 | 65 |
| HCJ25D-VLLA-B1200 | 2,500 | VLLA | II | 1,200 | 58 |
| HCJ25D-SMS-B1200 | 2,500 | SMS | II | 1,200 | 56 |
| HCJ25H-Q/fit-B1200 | 2,500 | JCB Q-fit | II | 1,200 | 83 |
| HCJ25D-L20/25-B1400 | 2,500 | L20-25 | II | 1,400 | 82 |
| HCJ25D-Small BM-B1200 | 2,500 | Small BM | II | 1,200 | 61 |
| HCJ50D-L40-C1500 | 5,000 | ZettelmeyerL40 | III | 1,500 | 117 |
SIZE 06 ――― 図06 / 製品紹介
フォーククランプ — 図06

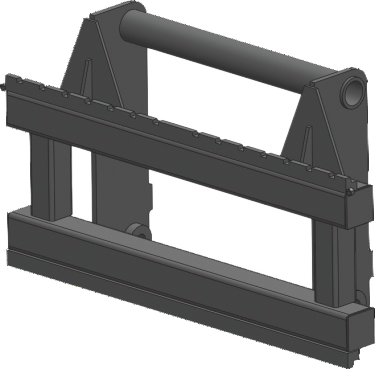

Pallet Fork Frame — S45 / S50 / S60 / S70
S45・S50・S60・S70カプラシリーズ対応フォーク。クラスII・IIIに対応し、2,500〜6,000kgの荷重範囲をカバーします。
2,500–6,000 kg
クラス II / III
S45 / S50 / S60 / S70
仕様表 / Specification Table — Size 06
| モデル番号Model No. | 定格荷重Rated Load (kg) | カプラCoupler | 取付クラスMount Class | バックレスト幅Backrest Width (mm) | 重量Weight (kg) |
|---|---|---|---|---|---|
| HCJ25H-S50-B1200 | 2,500 | S50 | II | 1,200 | 96 |
| HCJ25H-S45-B1200 | 2,500 | S45 | II | 1,200 | 95 |
| HCJ50H-S60-C1200 | 5,000 | S60 | III | 1,200 | 153 |
| HCJ50H-S60-C1500 | 5,000 | S60 | III | 1,500 | 169 |
| HCJ60H-S70-C1500 | 6,000 | S70 | III | 1,500 | 222 |
SIZE 07 ――― 図07 / 製品紹介
フォーククランプ — 図07

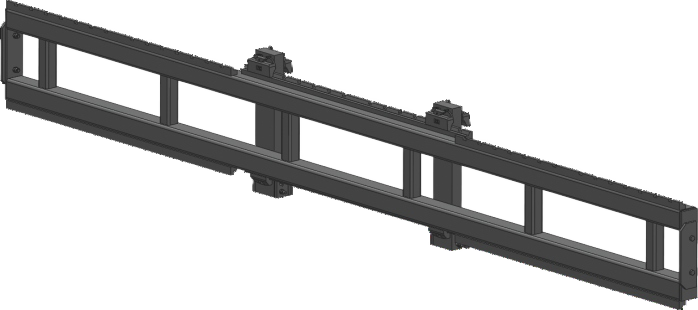

Pallet Fork Frame — Wide ISO 2
ISO 2カプラ対応の超ワイドフォーク。バックレスト幅3,600mmの特大サイズで、広い農地や倉庫内での大型パレット作業に対応します。
2,500 kg
クラス II
ISO 2 カプラ
バックレスト幅 3,600 mm
仕様表 / Specification Table — Size 07
| モデル番号Model No. | 定格荷重Rated Load (kg) | カプラCoupler | 取付クラスMount Class | バックレスト幅Backrest Width (mm) | 重量Weight (kg) |
|---|---|---|---|---|---|
| HCJ25F-B001-B3600 | 2,500 | ISO 2 | II | 3,600 | 179 |
SIZE 08 ――― 図08 / 製品紹介
フォーククランプ — 図08

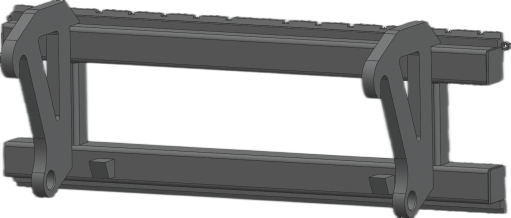

Pallet Fork Frame — BCT760 / MTFaste
BCT760・MTFasteカプラ対応の5,000kgクラスIIIフォーク。ピン固定式の堅牢な取付構造で安定した搬送を実現します。
5,000 kg
クラス III
BCT760 / MTFaste
仕様表 / Specification Table — Size 08
| モデル番号Model No. | 定格荷重Rated Load (kg) | カプラCoupler | 取付クラスMount Class | バックレスト幅Backrest Width (mm) | 重量Weight (kg) |
|---|---|---|---|---|---|
| HCJ50D-BCT760-C1200 | 5,000 | BCT760 | III | 1,200 | 123 |
| HCJ50D-MT750-C1500 | 5,000 | MTFaste | III | 1,500 | 123 |
SIZE 09 ――― 図09 / 製品紹介
フォーククランプ — 図09

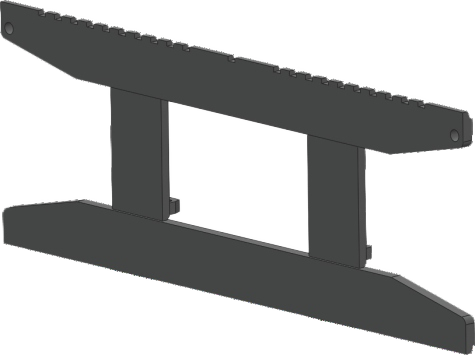

Pallet Fork Frame — Avant Series (Small)
Avant300/700シリーズ対応の小型軽量フォーク。定格荷重700kg・クラスI対応で、コンパクトローダーでの精密作業に適しています。
700 kg
クラス I
Avant 300/700 / 200
軽量 21–25 kg
仕様表 / Specification Table — Size 09
| モデル番号Model No. | 定格荷重Rated Load (kg) | カプラCoupler | 取付クラスMount Class | バックレスト幅Backrest Width (mm) | 重量Weight (kg) |
|---|---|---|---|---|---|
| HCJ7G-FCA2-A800 | 700 | Avant 300/700 | I | 800 | 23 |
| HCJ7G-Avant200-A800 | 700 | Avant 200 | I | 800 | 25 |
| HCJ7G-WGG-A800 | 700 | Without カプラ | I | 800 | 21 |
SIZE 10 ――― 図10 / 製品紹介
フォーククランプ — 図10

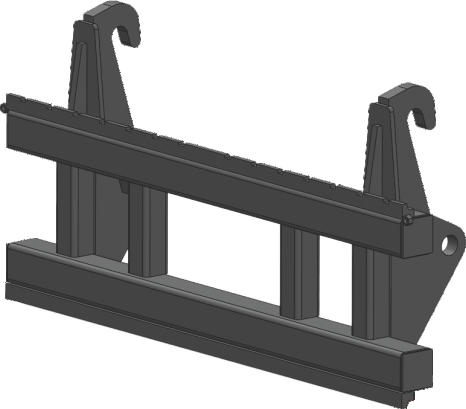

Pallet Fork Frame — Volvo L30 / EURO
Volvo L30/25°A・EUROカプラ対応のスタンダードフォーク。クラスII・2,500kgの汎用モデル。フック付き特殊フレーム形状が特徴です。
2,500 kg
クラス II
Volvo L30 / EURO
仕様表 / Specification Table — Size 10
| モデル番号Model No. | 定格荷重Rated Load (kg) | カプラCoupler | 取付クラスMount Class | バックレスト幅Backrest Width (mm) | 重量Weight (kg) |
|---|---|---|---|---|---|
| HCJ25D-Volvo L30/25°A-B1200 | 2,500 | Volvo L30/25°A | II | 1,200 | 75 |
| HCJ25D-EURO-B1200 | 2,500 | EURO | II | 1,200 | 57 |
SIZE 11 ――― 図11 / 製品紹介
フォーククランプ — 図11

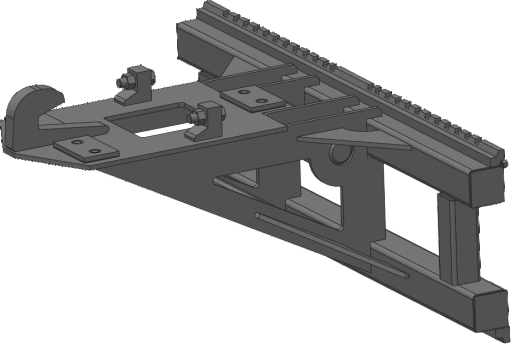

Pallet Fork Frame — NTP10 Folding
NTP10カプラ対応の折りたたみ式フォーク。バックレスト幅1,500mmで定格5,000kgに対応。収納時に省スペースなユニークな折りたたみ構造を採用しています。
5,000 kg
クラス III
NTP10 カプラ
折りたたみ式
仕様表 / Specification Table — Size 11
| モデル番号Model No. | 定格荷重Rated Load (kg) | カプラCoupler | 取付クラスMount Class | バックレスト幅Backrest Width (mm) | 重量Weight (kg) |
|---|---|---|---|---|---|
| HCJ50D-NTP10-C1500 | 5,000 | NTP10 | III | 1,500 | 203 |
